Comprendre comment fonctionne l’électricité dans un logement, c’est avant tout saisir la nature du courant qui alimente chaque prise, chaque luminaire et chaque appareil du quotidien. Entre la notion de tension, le rôle du tableau électrique et les mécanismes de protection comme le disjoncteur, il existe un ensemble de notions indispensables pour tout propriétaire ou locataire souhaitant mieux gérer son installation électrique domestique.
En bref
- L’électricité domestique repose sur un courant alternatif qui permet une transmission efficace de l’énergie et une adaptation facile de la tension.
- Le courant monophasé convient aux besoins classiques du logement, tandis que le courant triphasé est nécessaire pour les équipements à forte consommation comme les bornes de recharge.
- Le tableau électrique centralise les disjoncteurs qui protègent l’installation en coupant le courant automatiquement en cas de surcharge, de court-circuit ou de fuite électrique.
- Le compteur électrique sert d’interface de mesure et signale un dépassement de la puissance souscrite si trop d’appareils fonctionnent simultanément.
- En cas de coupure de courant, il est possible d’isoler le circuit défaillant en réactivant les disjoncteurs un par un au niveau du tableau.
- Le maintien de la sécurité domestique nécessite un entretien régulier des prises et connexions, tout en évitant l’usage excessif de multiprises qui favorise les surcharges.
Comprendre le rôle du courant alternatif et de la tension dans l’installation domestique
Le principe des électrons et de la transmission de l’énergie électrique
L’électricité repose sur le déplacement d’électrons à travers des conducteurs. Dans une installation résidentielle, ce mouvement s’effectue sous la forme d’un courant alternatif, c’est-à-dire que les électrons changent périodiquement de direction au lieu de circuler dans un seul sens. Ce type de courant présente des avantages considérables pour la transmission de l’énergie électrique sur de longues distances, notamment parce qu’il permet de modifier facilement la tension à l’aide de transformateurs. Le réseau public distribue ainsi une tension standardisée jusqu’aux foyers, garantissant une alimentation stable pour l’ensemble des appareils électriques du logement.
La transmission de l’énergie depuis les centrales de production jusqu’au domicile implique plusieurs étapes de transformation. Le courant arrive finalement au compteur de la maison avec une tension adaptée à l’usage domestique, avant d’être distribué dans les différents circuits de l’habitation via le tableau électrique.
La différence entre courant monophasé et triphasé pour vos appareils
Il existe deux grands types de courants alternatifs utilisés dans les installations résidentielles : le courant monophasé et le courant triphasé. La différence entre ces deux systèmes est fondamentale et influe directement sur la puissance disponible pour alimenter les appareils. Le courant monophasé, composé d’une seule phase et d’un neutre, suffit pour la grande majorité des logements et des équipements électroniques courants. Il convient parfaitement aux appareils ménagers classiques, aux éclairages et aux systèmes de chauffage de faible puissance.
Le courant triphasé, quant à lui, repose sur trois phases distinctes et offre une puissance électrique bien supérieure. Il est davantage adapté aux équipements à forte consommation, comme certaines pompes à chaleur, des fours industriels ou encore les bornes de recharge pour véhicules électriques. Pour un particulier souhaitant installer une borne de recharge à domicile, il peut être nécessaire de vérifier si son installation et son compteur sont compatibles avec ce type de raccordement, car une surcharge électrique sur un circuit monophasé pourrait rapidement provoquer des disjonctions répétées.
Le tableau électrique et le disjoncteur au cœur du réseau du logement
Le fonctionnement des circuits avec la phase et le neutre

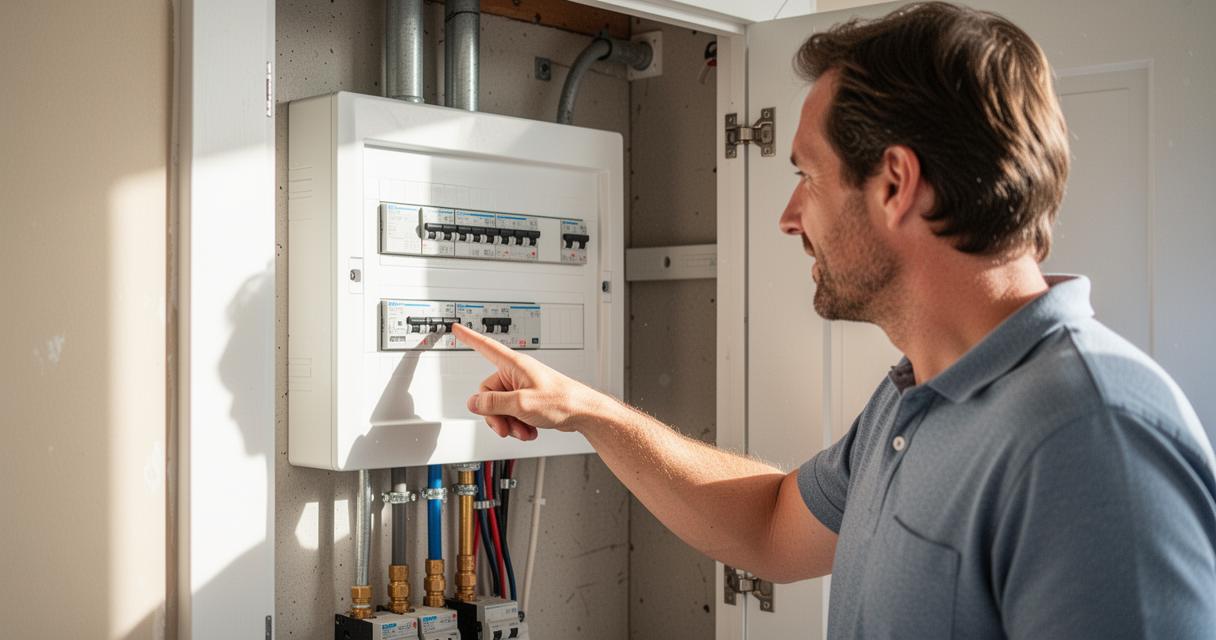

Au sein d’un logement, chaque circuit électrique est constitué d’au moins deux conducteurs : la phase, qui transporte l’énergie, et le neutre, qui assure le retour du courant. C’est cette paire de fils qui permet à l’électricité de circuler en boucle fermée et d’alimenter correctement chaque appareil branché. Le tableau électrique joue un rôle central dans cette organisation : il regroupe l’ensemble des disjoncteurs et distribue l’électricité dans les différentes pièces et circuits du logement, permettant notamment de couper le courant dans une zone précise sans affecter le reste de la maison.
Les disjoncteurs présents dans le tableau sont des dispositifs de protection automatique. Un disjoncteur classique coupe l’alimentation dès qu’il détecte une surcharge ou un court-circuit. Le disjoncteur différentiel, quant à lui, va plus loin en protégeant également les personnes contre les défauts d’isolement : il interrompt le circuit dès qu’il mesure une fuite de courant anormale, sans nécessairement couper l’ensemble de l’installation. Les anciens tableaux électriques utilisaient des fusibles à la place des disjoncteurs modernes, des dispositifs qui ne correspondent plus aux normes actuelles de sécurité domestique.
La gestion de la puissance et de la distribution via le compteur
Le compteur électrique est l’interface entre le réseau public et l’installation privée. Il mesure la consommation électrique du foyer et surveille que la puissance souscrite dans le contrat n’est pas dépassée. Lorsque trop d’appareils fonctionnent simultanément et que la consommation dépasse le seuil autorisé, le compteur peut signaler un dépassement — certains compteurs communicants affichent d’ailleurs un message d’alerte en cas de puissance dépassée. Dans ce cas, il convient soit de réduire le nombre d’appareils en fonctionnement, soit d’envisager une révision de l’abonnement auprès du fournisseur d’électricité pour disposer d’une puissance plus adaptée.
Le calibre de chaque disjoncteur dans le tableau doit être soigneusement respecté lors d’un remplacement, afin d’assurer une protection cohérente avec la section des câbles du circuit concerné. Un calibre inadapté peut laisser passer un courant trop élevé et présenter un risque d’incendie ou de détérioration des équipements.
Les solutions de dépannage pour assurer la sécurité des équipements
Diagnostiquer une panne sur un circuit ou une borne de recharge pour véhicules
Face à une coupure de courant, la première étape consiste à déterminer si la panne est générale ou localisée. Si les voisins sont également touchés, il s’agit vraisemblablement d’une intervention sur le réseau public. En revanche, si la coupure est limitée au logement, les causes peuvent être multiples : une surcharge électrique causée par trop d’appareils branchés simultanément, un court-circuit dû à un câblage défectueux ou une connexion mal fixée, ou encore des prises défectueuses dont le défaut d’isolement déclenche le disjoncteur différentiel.
Pour identifier précisément la source du problème, une méthode efficace consiste à abaisser tous les disjoncteurs du tableau, puis à les réactiver un par un. Cette procédure permet d’isoler le circuit défaillant. Un multimètre est l’outil le plus fiable pour tester un disjoncteur ou vérifier l’état d’un fusible : il permet de mesurer la continuité électrique et de confirmer si un composant est hors service. Pour les systèmes incluant une borne de recharge pour véhicules, il convient de s’assurer que le circuit dédié dispose d’un calibre suffisant et que le disjoncteur différentiel associé est en bon état de fonctionnement.
Les bonnes pratiques pour maintenir les systèmes électroniques et électriques
La sécurité d’une installation électrique domestique repose en grande partie sur des habitudes d’entretien régulières. Il est recommandé de vérifier périodiquement l’état des prises, des câbles apparents et des connexions dans le tableau électrique. Les prises défectueuses représentent un risque particulièrement sérieux : elles peuvent provoquer des arcs électriques et, dans les cas les plus graves, déclencher un incendie, surtout lorsqu’elles alimentent des appareils à forte consommation énergétique.
Pour les équipements électroniques sensibles, il est conseillé de vérifier régulièrement leur état et d’éviter le recours excessif aux multiprises et rallonges, qui constituent souvent une source de surcharge. Lorsqu’un disjoncteur saute fréquemment sur un même circuit, cela traduit généralement un déséquilibre entre la puissance disponible et la consommation réelle des appareils branchés : redistribuer les équipements sur différents circuits ou faire appel à un professionnel pour un diagnostic complet reste la solution la plus sûre. En cas de doute persistant ou de panne que vous ne parvenez pas à résoudre, un électricien qualifié dispose des outils et des compétences pour diagnostiquer et résoudre les pannes électriques en toute sécurité.
